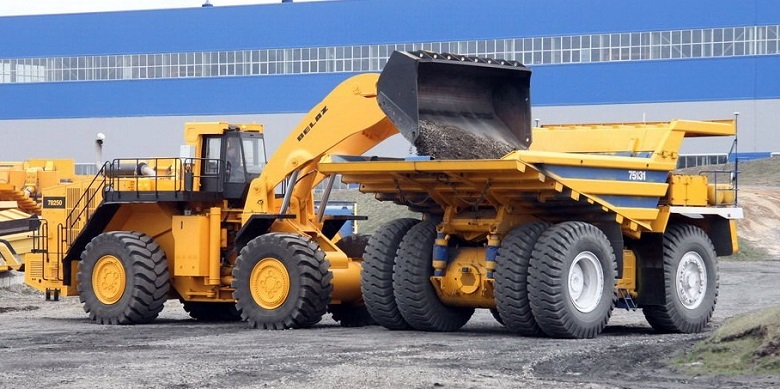

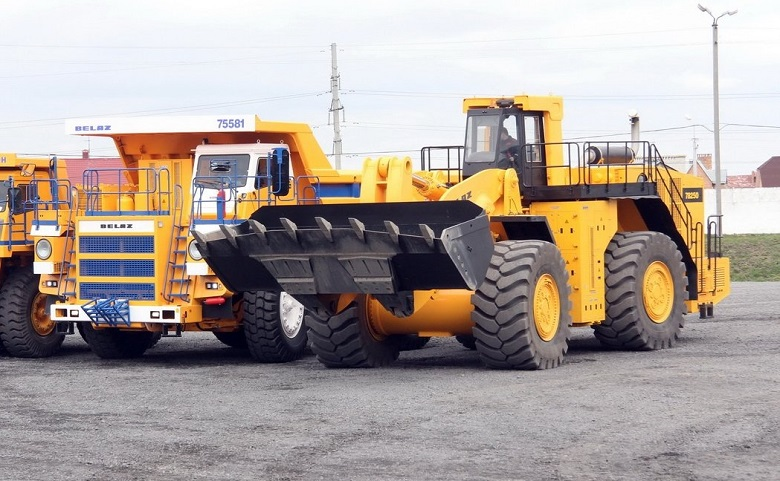

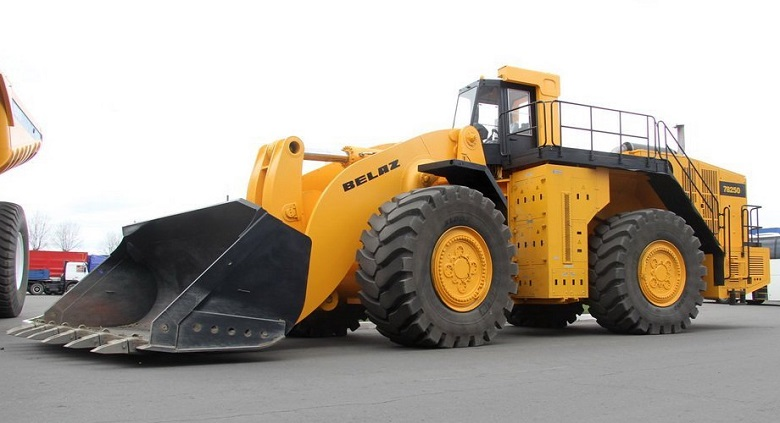

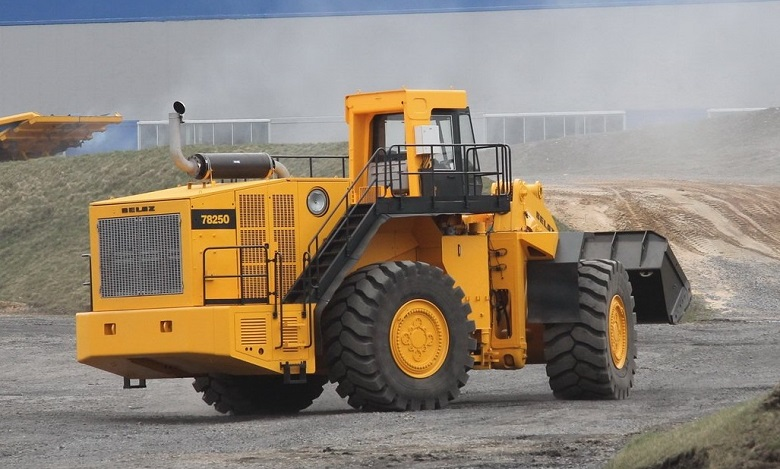

BelAZ-78250

Données techniques

Capacités

• Poids à vide : 110,0 t
• Charge utile : 22,0 t
• Outils :
  1. godet de chargement (volume de 11,5 m³ géo., largeur de 5,14 m)

Moteur

• Moteur diesel Cummins QST30-C1050
  • (nom. 783 kW/1050 ch à 1900 tr/min)
  • (max. 4629 N m à 1300 tr/min)

Transmission

• Transmission diesel-électrique :
  1. alternateur : GST 700-8
  2. moteur électrique : TAD-9
• Vitesse maximale de 20 km/h

Liaisons mécaniques

<mermaid>

graph LR
  Gen0(Gén. **Cummins QST30-C1050**)-->Alt0

  subgraph Ted0 [**Transmission diesel-élec.**]
      Alt0(Alternateur **GST 700-8**)
      Mot0(Moteurs électriques **TAD-9**)
      Alt0-->Mot0
  end

  Mot0-->|1 par moyeu|MoyeuxA(Moyeux<br>? : 1)
  MoyeuxA-->PneusA(Pneus **45/65R45**<br>d = 2,73 m)

</mermaid>

Freins

• principaux :
  1. frein à disque sec sur les arbres de chaque moteur électrique
• stationnement :
  1. cliquet de verrouillage de chaque moyeu arrière
• auxiliaires :
  1. ralentisseur électrique (moteurs électriques en mode générateur) dissipés par deux résistances UVTR 600 d'une puissance de dissipation totale de 1200 kW
• d'urgence :
  1. combinaison des freins principaux et de stationnement

Pneus

1. 45/65R45 gonflés à pression constructeur

Remplissables

• Réservoir de carburant : 1250 l
• Circuit de refroidissement moteur : 370 l
• Circuit de lubrification moteur : 140 l
• Circuit hydraulique : 1200 l

Equipements spéciaux

Autres

• Angle de braquage : 42 °
• Rayon de braquage : 11 m
• Durée d'élévation du godet : 10,0 s
• Durée de déchargement du godet : 2,0 s
• Durée d'abaissement du godet : 5,0 s
