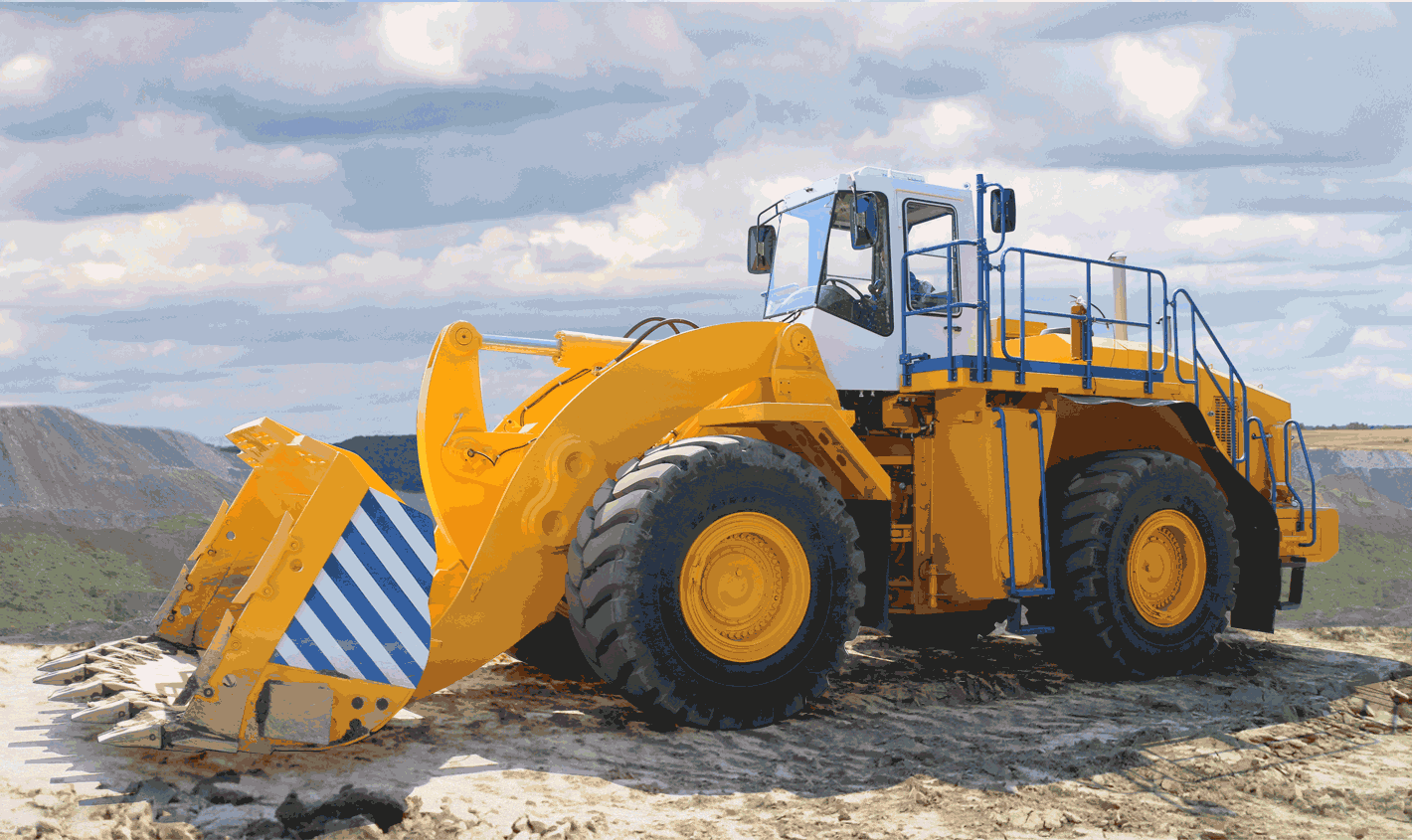

BelAZ-78240

Données techniques

Capacités

• Poids à vide : 52,5 t
• Charge utile : 11,5 t
• Outils :
  1. godet de chargement (volume de 6,6 m³ géo., largeur de 3,95 m)

Moteur

• Moteur diesel Liebherr D9508 A7
  • (nom. 400 kW/544 ch à 1800 tr/min)
  • (max. 3019 N m à 1200 tr/min)

Transmission

• Boîte de vitesses automatique à convertisseur de couple
  1. réductions standards : [ -0,887 ; -1,500 ; -2,251 ; -3,808 | 3,800 ; 2,250 ; 1,500 ; 0,887 ]
• Vitesse maximale de 35 km/h

Liaisons mécaniques

<mermaid>

graph LR
  Mtr0(Mot. **Liebherr D9508 A7**)-->Bdv0(BV <br>0,887 : 1<br>3,800 : 1)
  Bdv0-->Crd0(Cardan articulation<br>1,0 : 1)
  Crd0-->DiffA(Diff. essieux<br>4,333 : 1)
  Bdv0-->DiffA
  DiffA-->MoyeuxA(Moyeux<br>5,647 : 1)
  MoyeuxA-->PneusA(Pneus **35/65R33**<br>d = 2,056 m)

</mermaid>

Freins

• principaux :
  1. frein à multidisques huilés sur les arbres de chaque différentiel
• stationnement :
  1. frein à tambour dans chaque roue
• d'urgence :
  1. combinaison des freins principaux et de stationnement

Pneus

1. 35/65R33 gonflés à pression constructeur

Remplissables

• Réservoir de carburant : 715 l
• Circuit hydraulique : 550 l

Equipements spéciaux

Autres

• Angle de braquage : 40 °
• Rayon de braquage : 8,6 m
• Durée d'élévation du godet : 8,0 s
• Durée de déchargement du godet : 2,2 s
• Durée d'abaissement du godet : 3,5 s
