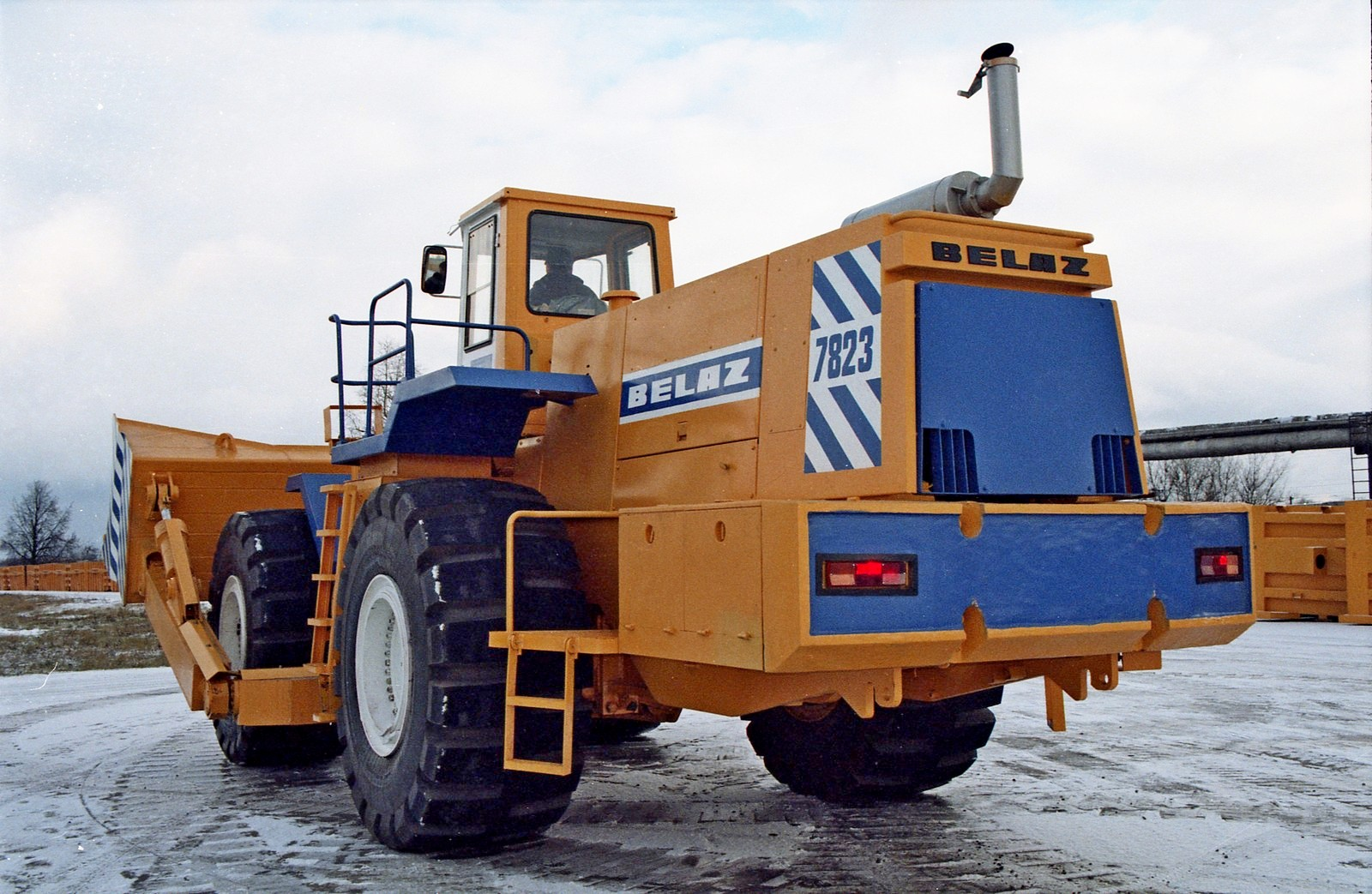

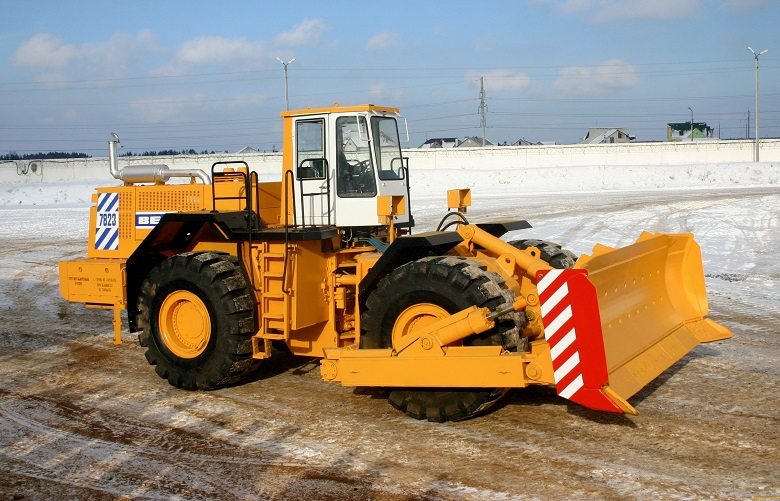

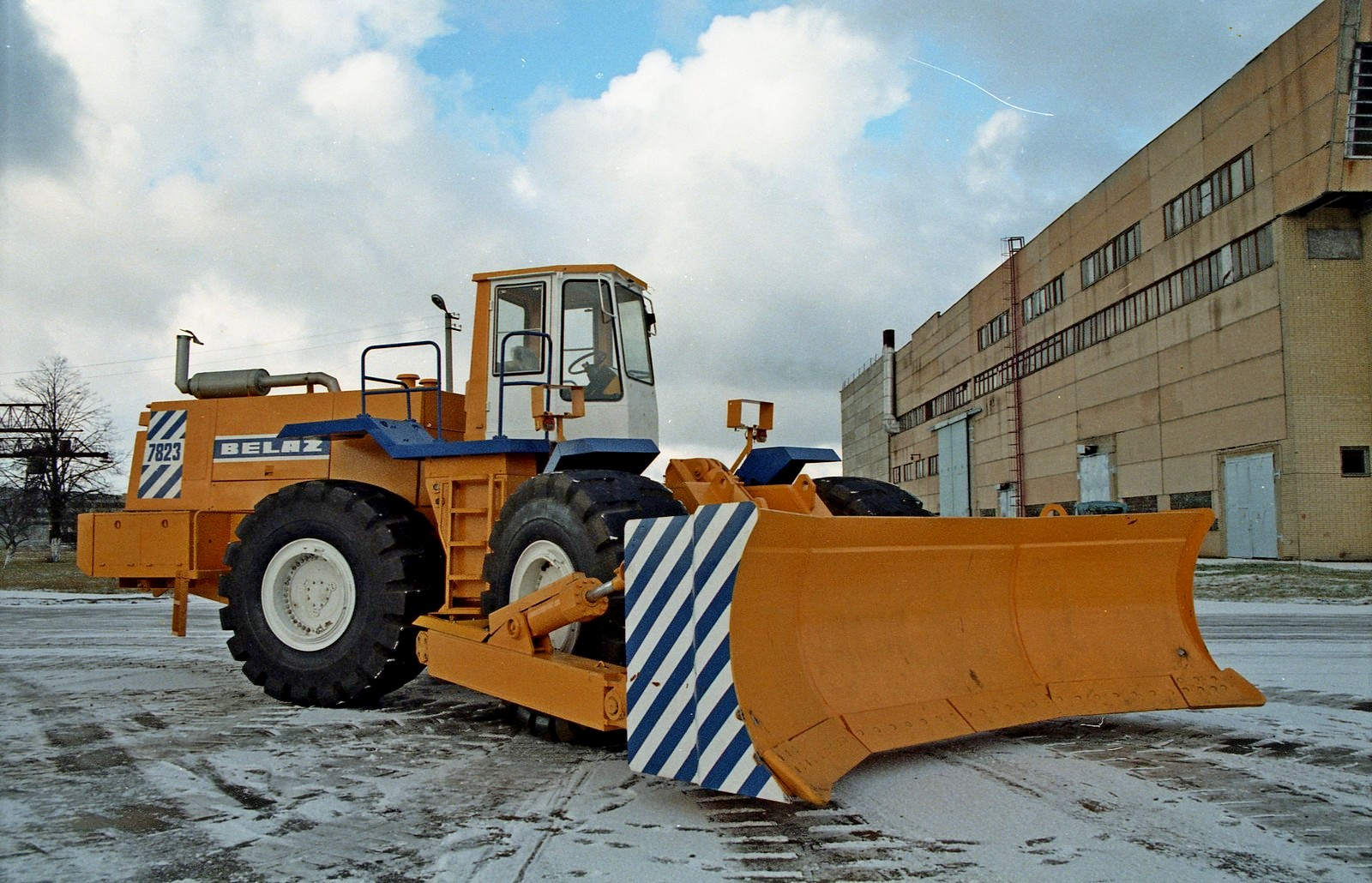

BelAZ-7823

Données techniques

Capacités

• Poids à vide : 48,5 t
• Outils :
  1. lame de bulldozer U¹⁾
  2. lame de bulldozer S
  3. lame de bulldozer US

Moteur

• Moteur diesel TMZ-8424.10-06
  • (nom. 312,5 kW à 2100 tr/min)
  • (max. 1913 N m à 1350 tr/min)

Transmission

• Boîte de vitesses automatique à convertisseur de couple
  1. réductions standards : [ R4 ; R3 ; R2 ; R1 | A1 ; A2 ; A3 ; A4 ]
• Vitesse maximale de 25 km/h

Liaisons mécaniques

<mermaid>

graph LR
  Mtr0(Mot. **TMZ-8424.10-06**)-->Bdv0(BV <br>A4 : 1<br>A1 : 1)
  Bdv0-->Crd0(Cardan articulation<br>1,0 : 1)
  Crd0-->DiffA(Diff. essieux<br>? : 1)
  Bdv0-->DiffA
  DiffA-->MoyeuxA(Moyeux<br>? : 1)
  MoyeuxA-->PneusA(Pneus **35/65-33**<br>d = 2,085 m)

</mermaid>

Freins

• principaux :
  1. frein à disque sec dans chaque roue?
• stationnement :
  1. frein à tambour dans chaque roue?
• d'urgence :
  1. combinaison des freins principaux et de stationnement?

Pneus

1. 35/65-33 gonflés à pression constructeur?

Remplissables

• Réservoir de carburant : 715 l?
• Circuit de refroidissement : 135 l?
• Circuit de lubrification : 57 l?
• Circuit hydraulique : 690 l?
• Circuit de transmission : 90 l?

Equipements spéciaux

Autres

• Angle de braquage : 40 °?
• Rayon de braquage : 9,1 m?
• Durée d'élévation : 8,5 s?
• Durée d'évacuation : 3,0 s?
• Durée d'abaissement : 5,5 s?
