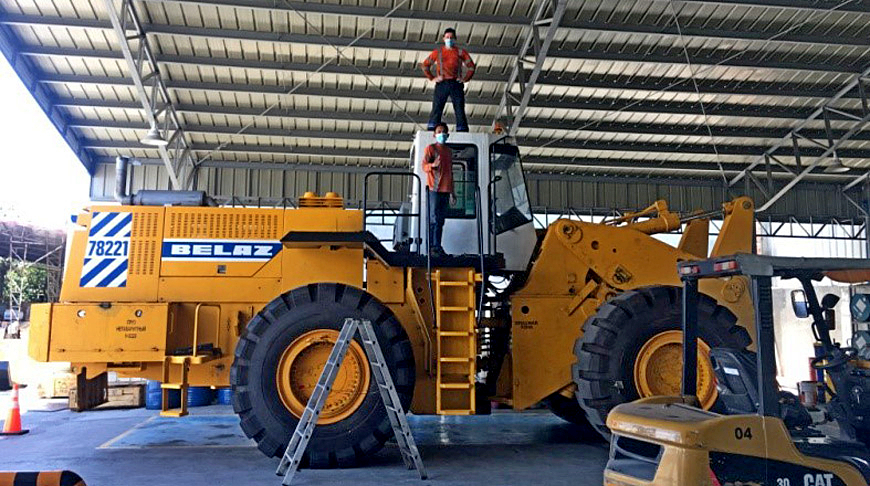

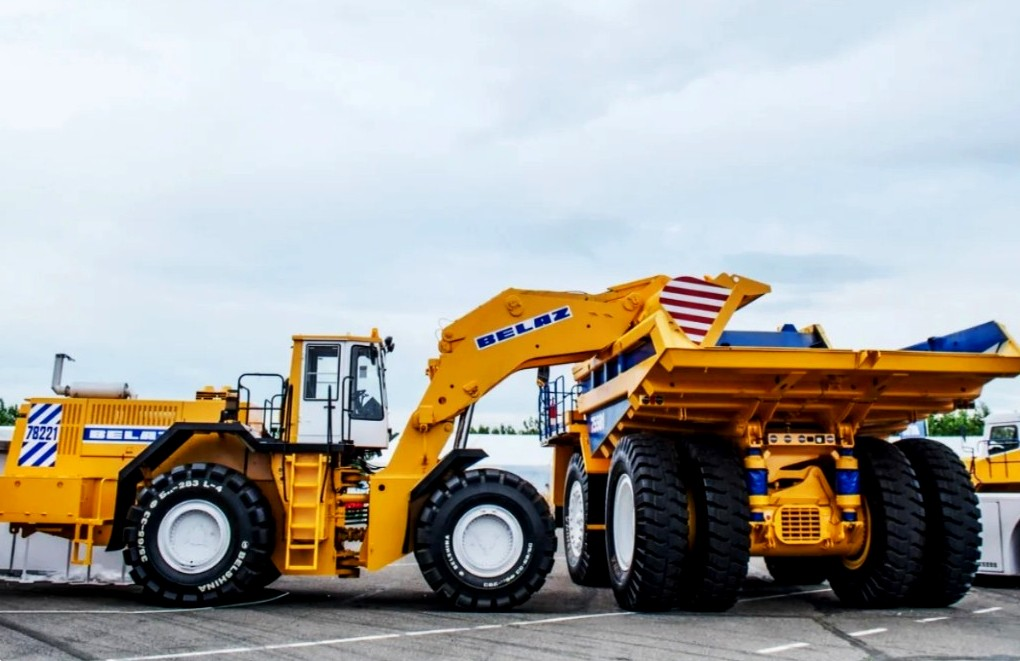

BelAZ-78221

Données techniques

Capacités

• Poids à vide : 54 t
• Charge utile : 10 t
• Outils :
  1. godet de chargement de 6,0 m³ géo. et ? m³ nom.

Moteur

• Moteur diesel Cummins KTA19-C
  • (nom. 360 kW à 2100 tr/min)
  • (max. 2136 N m à 1500 tr/min)

Transmission

• Boîte de vitesses automatique à convertisseur de couple
  1. réductions standards : [ -0,946 ; -1,670 ; -3,440 | 3,840 ; 2,270 ; 1,055 ; 0,625 ]
• Vitesse maximale de 38 km/h

Liaisons mécaniques

<mermaid>

graph LR
  Mtr0(Mot. **Cummins KTA19-C**)-->Bdv0(BV <br>A4 : 1<br>A1 : 1<br>R1 : 1)
  Bdv0-->Crd0(Cardan articulation<br>1,0 : 1)
  Crd0-->DiffA(Diff. essieux<br>3,727 : 1)
  Bdv0-->DiffA
  DiffA-->MoyeuxA(Moyeux<br>7,385 : 1)
  MoyeuxA-->PneusA(Pneus **35/65-33**<br>d = 2,085 m)

</mermaid>

Freins

• principaux :
  1. frein à disque sec dans chaque roue
• stationnement :
  1. frein à tambour dans chaque roue
• d'urgence :
  1. combinaison des freins principaux et de stationnement

Pneus

1. 35/65-33 gonflés à pression constructeur

Remplissables

• Réservoir de carburant : 715 l
• Circuit de refroidissement : 135 l
• Circuit de lubrification : 57 l
• Circuit hydraulique : 690 l
• Circuit de transmission : 90 l

Equipements spéciaux

Autres

• Angle de braquage : 40 °
• Rayon de braquage : 9,1 m
• Durée d'élévation : 8,5 s
• Durée d'évacuation : 3,0 s
• Durée d'abaissement : 5,5 s
