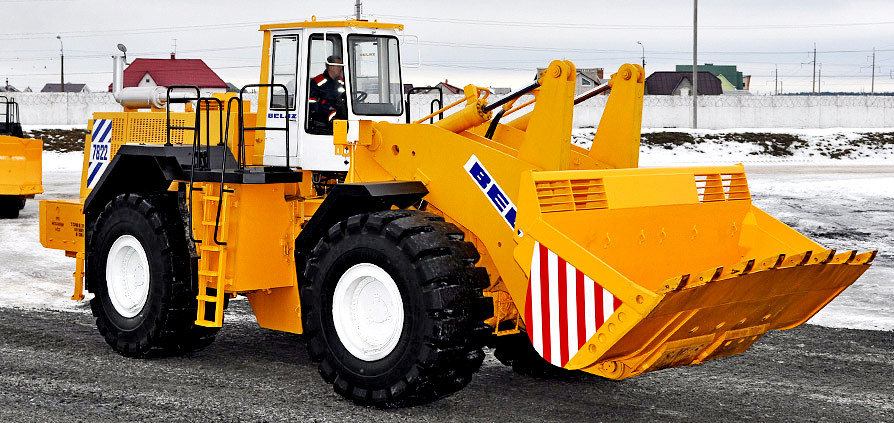

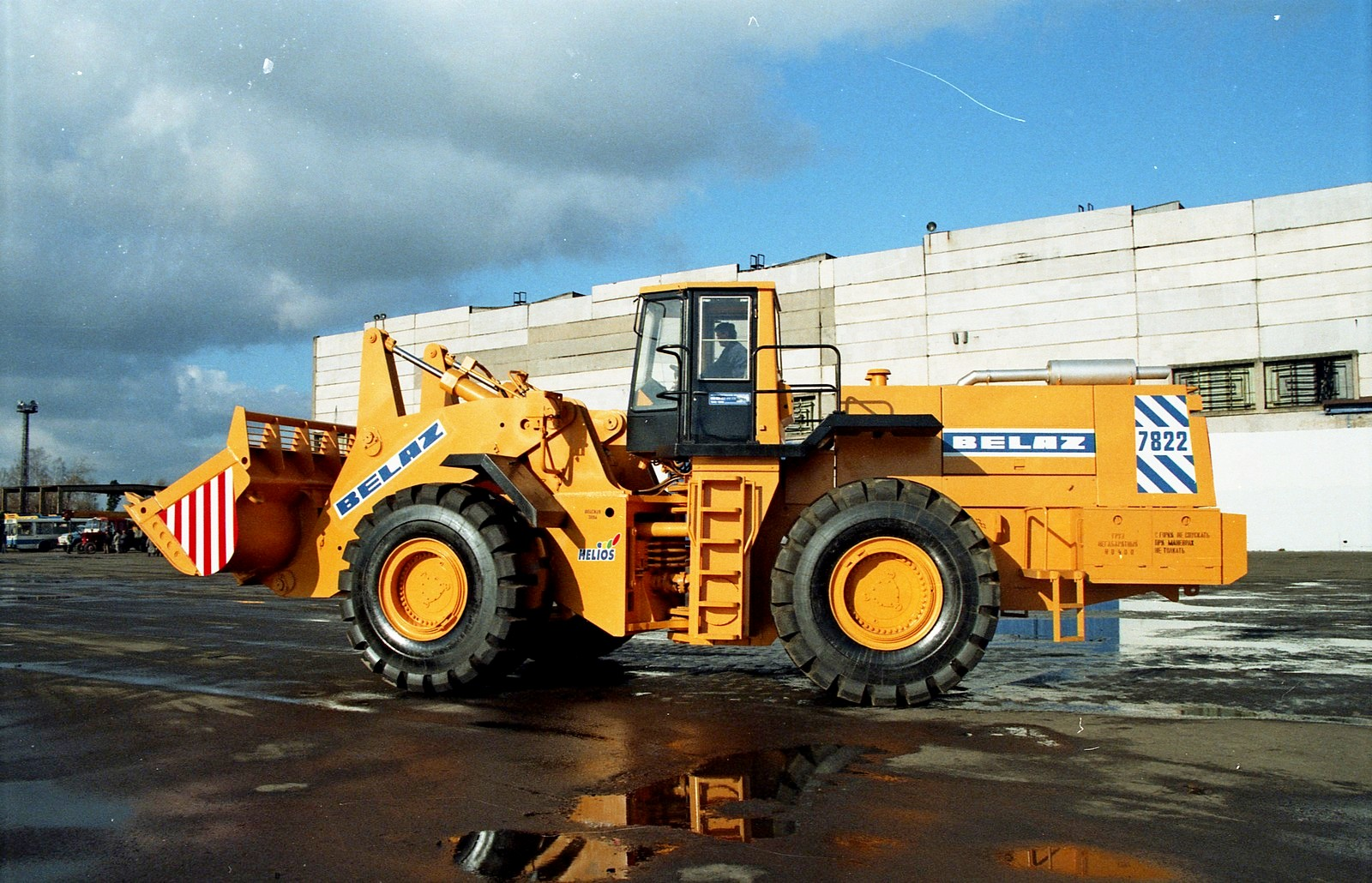

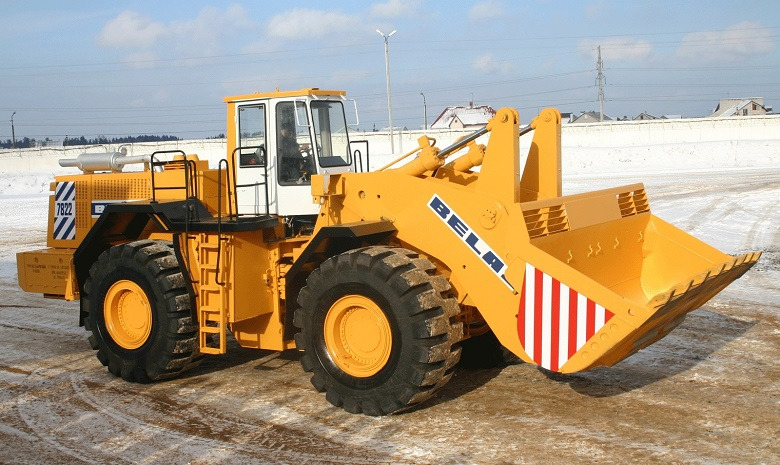

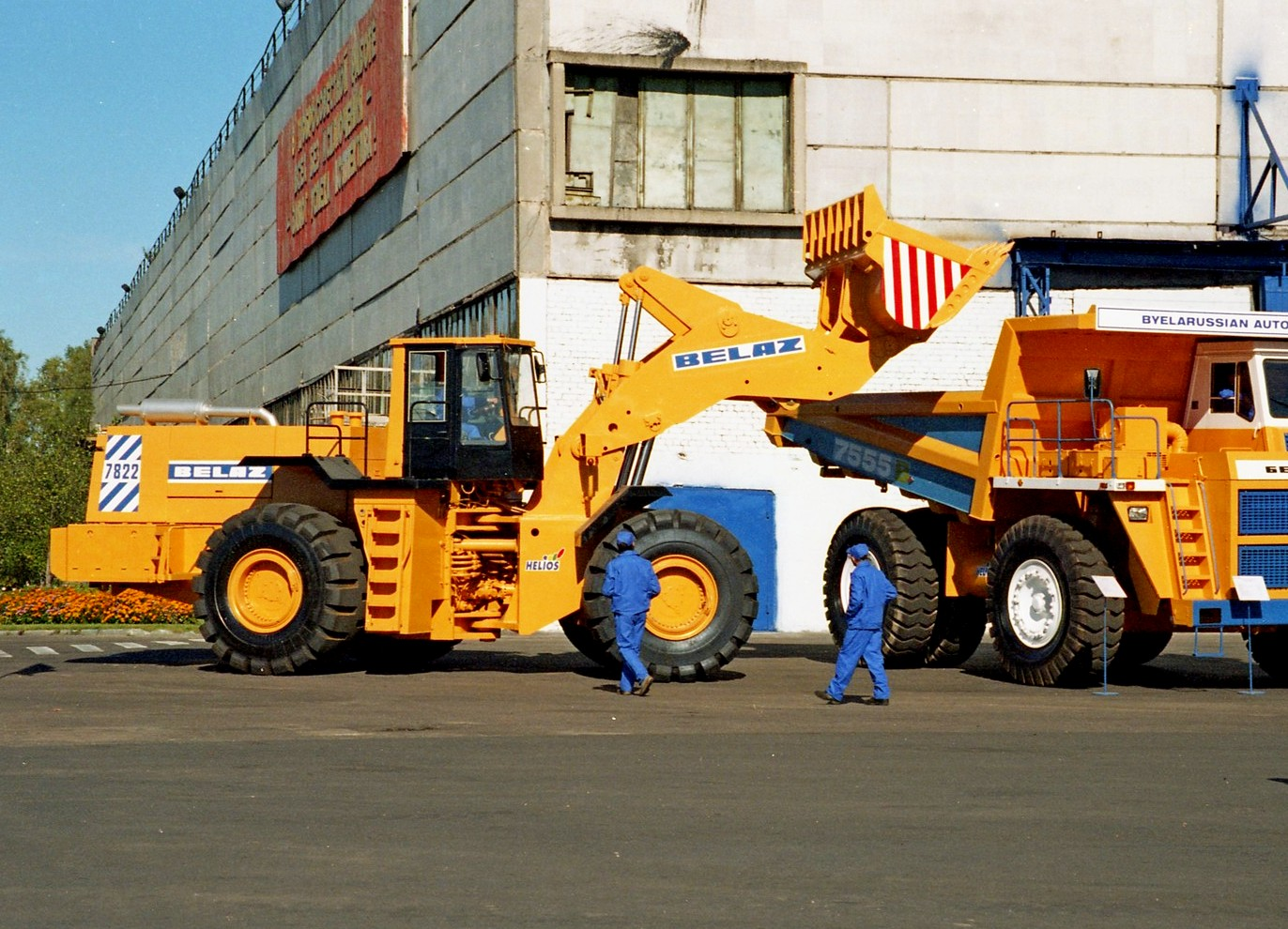

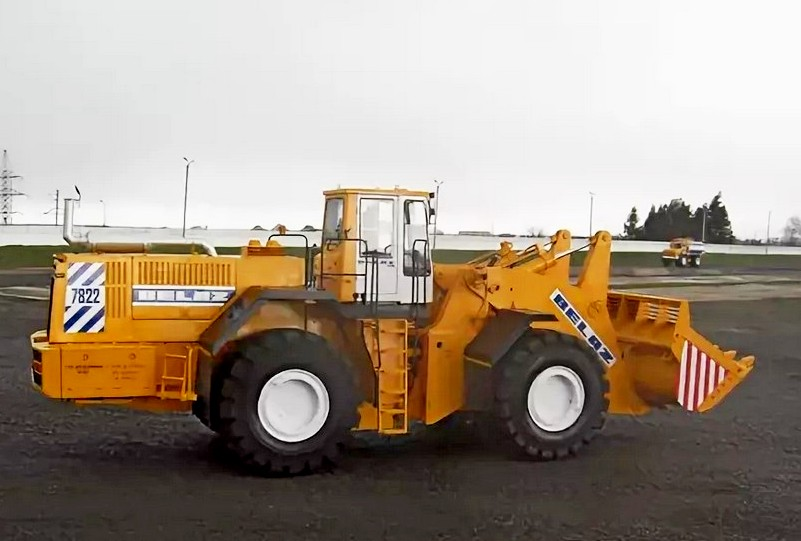

BelAZ-7822

Données techniques

Le BelAZ-78221 est décrit plus précisément.

Capacités

• Poids à vide : 53 t
• Charge utile : 10 t
• Outils :
  1. godet de chargement de 5,92 m³ géo. et 9,22 m³ nom.

Moteur

• Moteur diesel TMZ-8424.10-06
  • (nom. 312,5 kW à 2100 tr/min)
  • (max. 1913 N m à 1350 tr/min)

Transmission

• Boîte de vitesses automatique à convertisseur de couple
  1. réductions standards : [ R3 ; R2 ; R1 | A1 ; A2 ; A3 ; A4 ]
• Vitesse maximale de 38 km/h

Liaisons mécaniques

<mermaid>

graph LR
  Mtr0(Mot. **TMZ-8424.10-06**)-->Bdv0(BV <br>A4 : 1<br>A1 : 1<br>R1 : 1)
  Bdv0-->Crd0(Cardan articulation<br>1,0 : 1)
  Crd0-->DiffA(Diff. essieu av.<br>? : 1)
  Bdv0-->DiffB(Diff. essieu arr.<br>? : 1)
  DiffA-->MoyeuxA(Moyeux<br>? : 1)
  DiffB-->MoyeuxA
  MoyeuxA-->PneusA(Pneus **35/65-33**<br>d = 2,085 m)

</mermaid>

Freins ?

• principaux :
  1. frein à multidisques huilés dans chaque roue
• stationnement :
  1. frein à disque sur la transmission vers l'essieu avant
• d'urgence :
  1. combinaison des freins principaux et de stationnement

Pneus

1. 35/65-33 gonflés à pression constructeur

Remplissables

• Réservoir de carburant : 755 l
• Circuit de refroidissement : 160 l
• Circuit de lubrification : 33 l
• Circuit hydraulique : 690 l
• Circuit de transmission : 90 l

Equipements spéciaux

Autres

• Angle de braquage : 40 °
• Rayon de braquage : 9,1 m
• Durée d'élévation : 8,5 s
• Durée d'évacuation : 6,5 s
• Durée d'abaissement : 5,5 s
