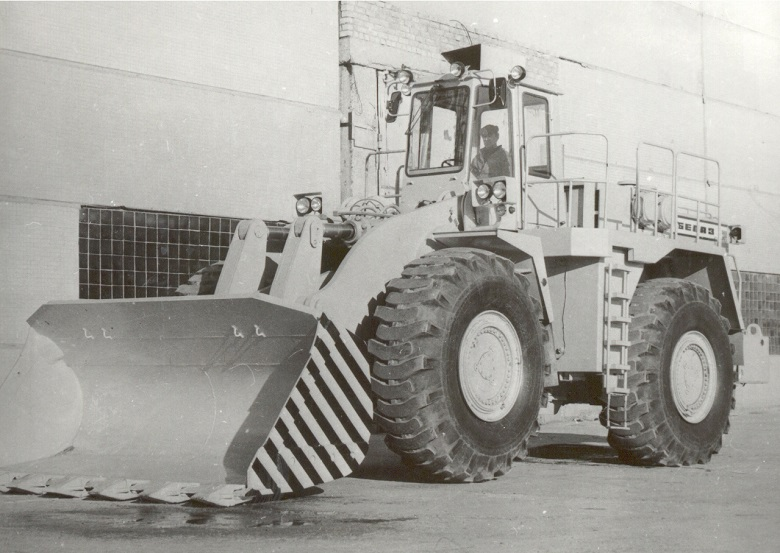

BelAZ-7820

Données techniques

Capacités

• Poids à vide : 53,7 t
• Charge utile : 10 t
• Outils :
  1. godet de chargement de 6,0 m³ géo. et 8,5 m³ nom.

Moteur

• Moteur diesel YaMZ-8424.10-01
  • (max. 312 kW à 2100 tr/min)
  • (max. 1686 N m à 1400 tr/min)

Transmission XXX

• Boîte de vitesses automatique à convertisseur de couple
  1. réductions standards : [ R3 ; R2 ; R1 | A1 ; A2 ; A3 ; A4 ]
• Vitesse maximale de 36 km/h

Liaisons mécaniques ???

<mermaid>

graph LR
  Mtr0(Mot. **YaMZ-8424.10-01**)-->Bdv0(BV <br>A4 : 1<br>A1 : 1<br>R1 : 1)
  Bdv0-->Crd0(Cardan articulation<br>1,0 : 1)
  Crd0-->DiffA(Diff. essieu av.<br>comb. 21,43 : 1)
  Bdv0-->DiffB(Diff. essieu arr.<br>comb. 21,43 : 1)
  DiffA-->MoyeuxA(Moyeux<br>comb. 21,43 : 1)
  DiffB-->MoyeuxA
  MoyeuxA-->PneusA(Pneus **26,5-25**<br>d = 1,75 m)

</mermaid>

Freins XXX

• principaux :
  1. frein à multidisques huilés dans chaque roue
• stationnement :
  1. frein à disque sur la transmission vers l'essieu avant
• d'urgence :
  1. combinaison des freins principaux et de stationnement

Pneus

1. 26,5-25 gonflés à pression constructeur

Remplissables XXX

• Réservoir de carburant : 400 l
• Circuit de refroidissement : 70 l
• Circuit de lubrification : 34 l
• Circuit de hydraulique : 274 l
• Circuit de transmission : 80 l

Equipements spéciaux

Autres XXX

• Angle de braquage : 40 °
• Rayon de braquage : 8 m
• Durée d'élévation : 5,6 s
• Durée d'évacuation : 1,7 s
• Durée d'abaissement : 3,5 s
