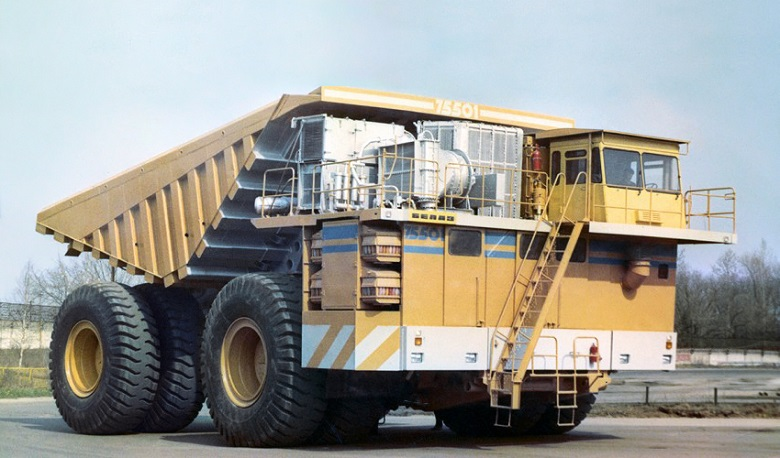

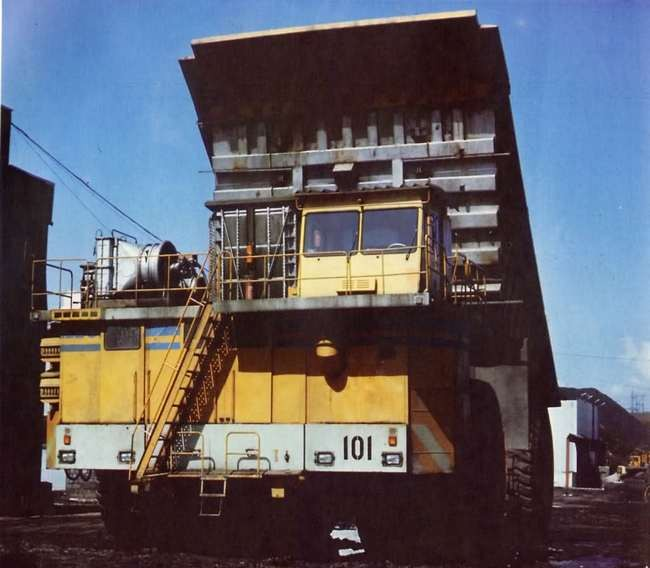

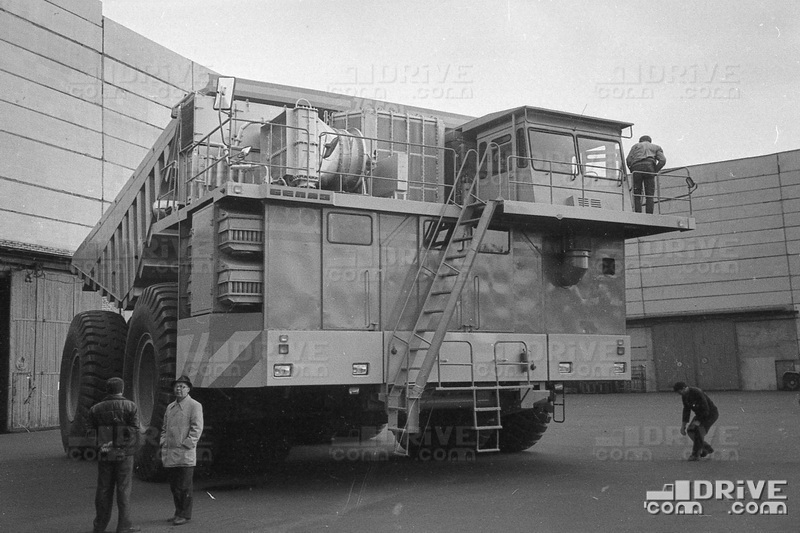

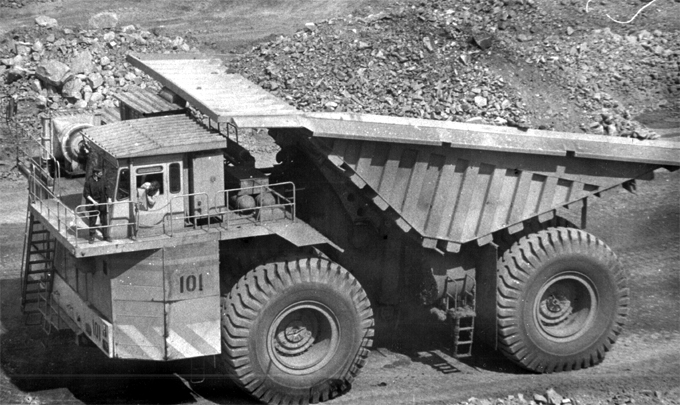

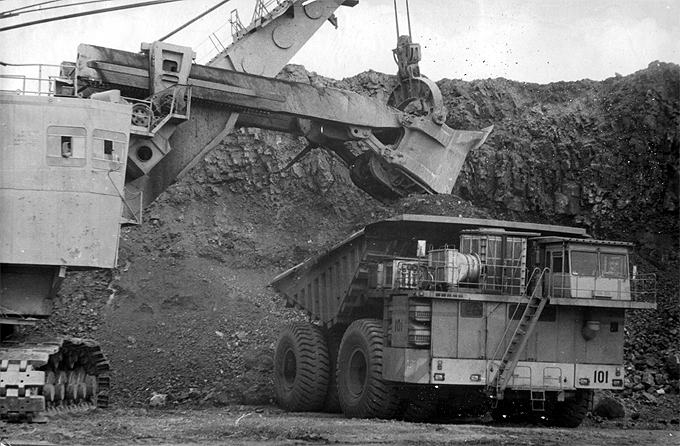

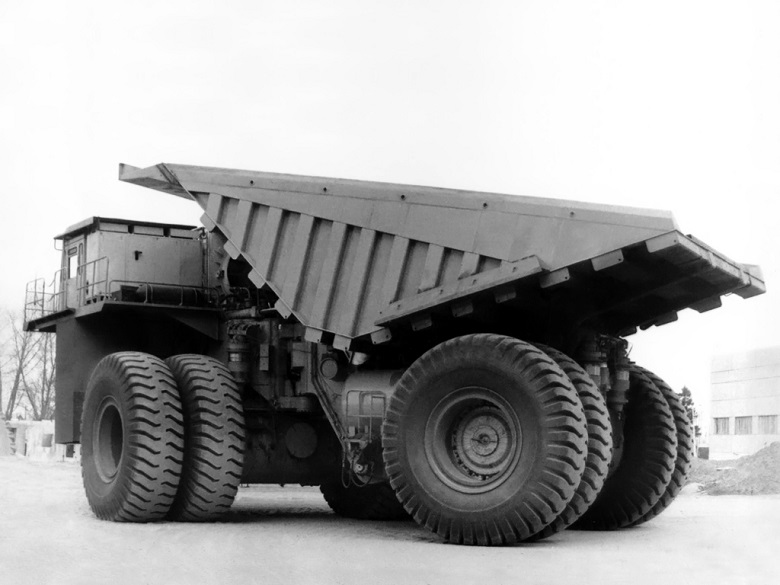

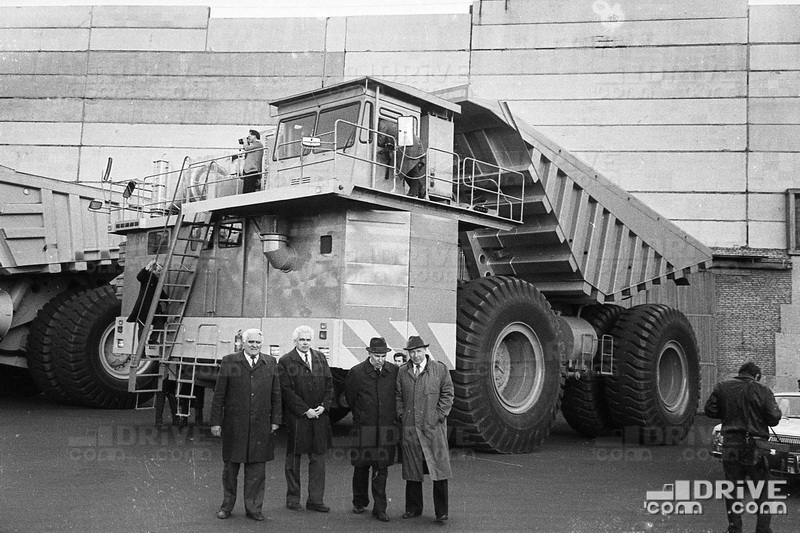

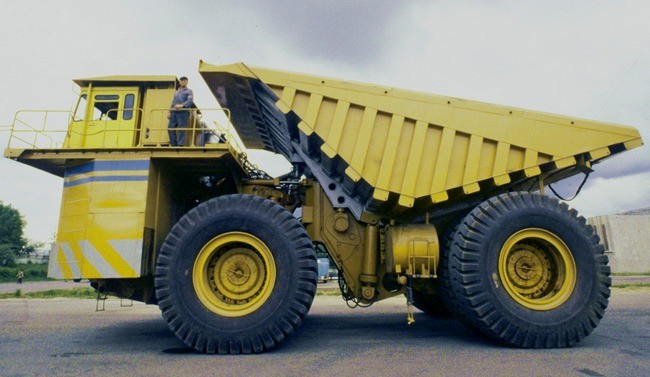

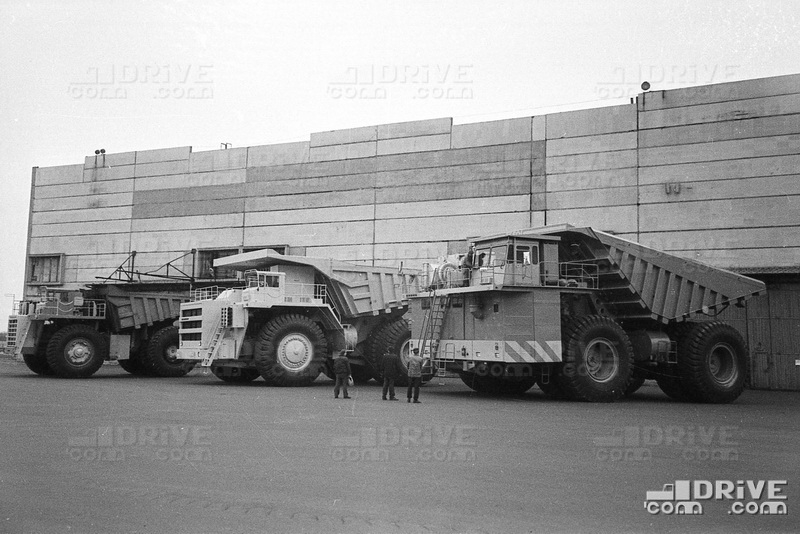

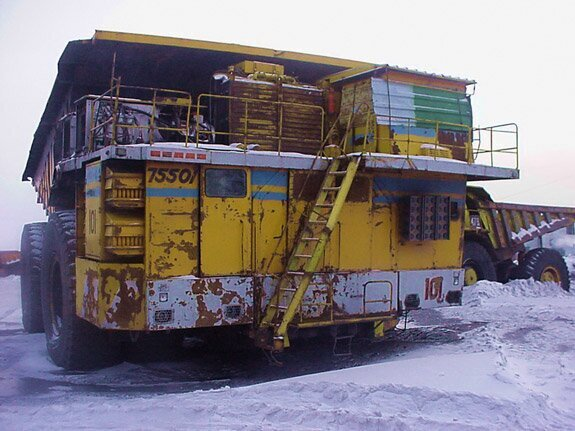

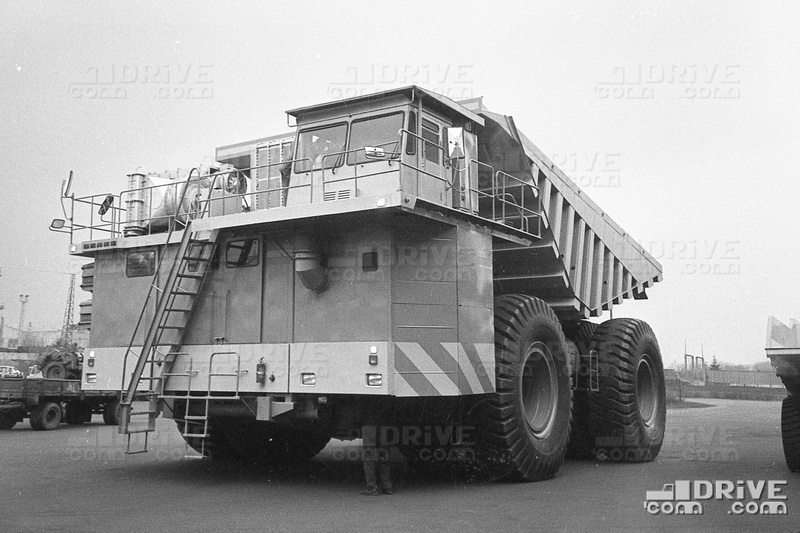

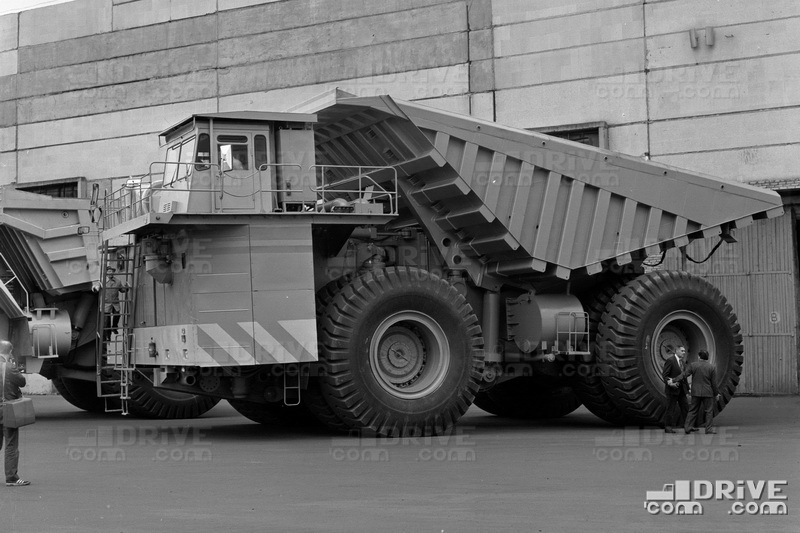

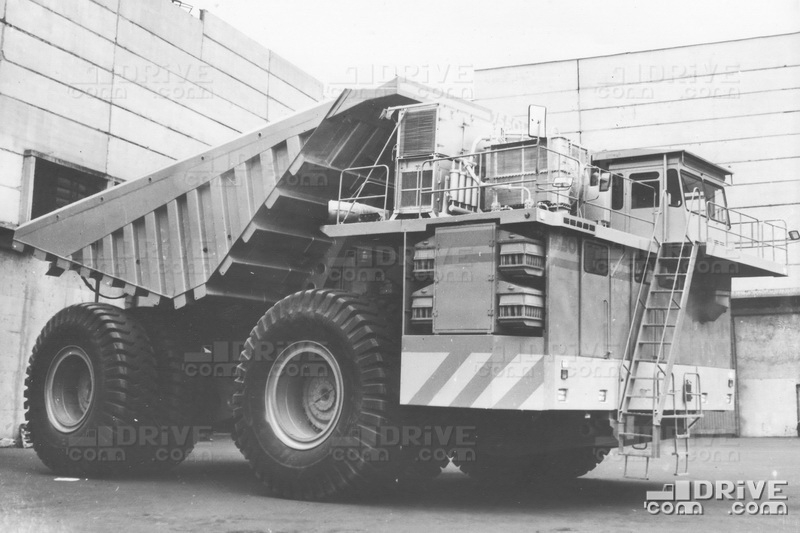

Tombereau minier expérimental (280 t). https://vk.com/@com_drive-superbelaz-iz-1990-h-zhertva-manii-gigantizma-ili-prosto-ope

BelAZ-75501

Le BelAZ-75501 est un modèle de tombereau minier expérimental articulé à deux essieux.

Il fut produit en un seul et unique exemplaire en 1991 suite aux travaux effectués sur les BelAZ-7520 et BelAZ-75201, et passa tous les tests avec succès. Mais la production en série n'aura jamais lieu et le BelAZ-75501 sera désassemblé et recyclé en 2000.

Données techniques

Capacités

Poids à vide : 200,0 t
Charge utile : 280,0 t
Bennes :
1. benne au volume géo. de 100 m³ et au volume nom. de 150 m³

Moteur

Moteur diesel D49 (12ChN 26/26)
- (nom. 2318 kW/3150 ch à 1000 tr/min)
- (max. ??? N m à ??? tr/min) À vérifier

Transmission

Transmission diesel-électrique :
1. alternateur : GS-520 (2000 kW)
2. moteur électrique : ED-132 (575 kW)
3. réducteur des moyeux : ? À vérifier
Vitesse maximale de 40 km/h

Liaisons mécaniques

graph LR
  Gen0(Gén. **D49**)-->Alt0

  subgraph Ted0 [**Transmission diesel-élec.**]
      Alt0(Alternateur **GS-520**)
      Mot0(Moteurs électriques **ED-132**)
      Alt0-->Mot0
  end

  Mot0-->|1 par moyeu arr.|MoyeuxA(Moyeux<br>? : 1)
  MoyeuxA-->PneusA(Pneus **40.00–57**<br>d = 3,491 m)

</mermaid>

Freins

principaux :
1. frein à tambour (sur les arbres de chaque moteur électrique?) À vérifier
stationnement :
1. cliquet de verrouillage (de chaque moyeu arrière?) À vérifier
d'urgence :
1. combinaison des freins principaux et de stationnement À vérifier

Pneus

40.00–57 gonflés à pression constructeur

Remplissables

Réservoir de carburant : 3500 l

Equipements spéciaux

Autres

Angle de braquage : 30 °
Rayon de braquage : 16,5 m
Durée d'élévation de la benne : 10,0 s À vérifier
Durée d'abaissement de la benne : 5,0 s À vérifier
