Tracteur.

(BAZ) D-804

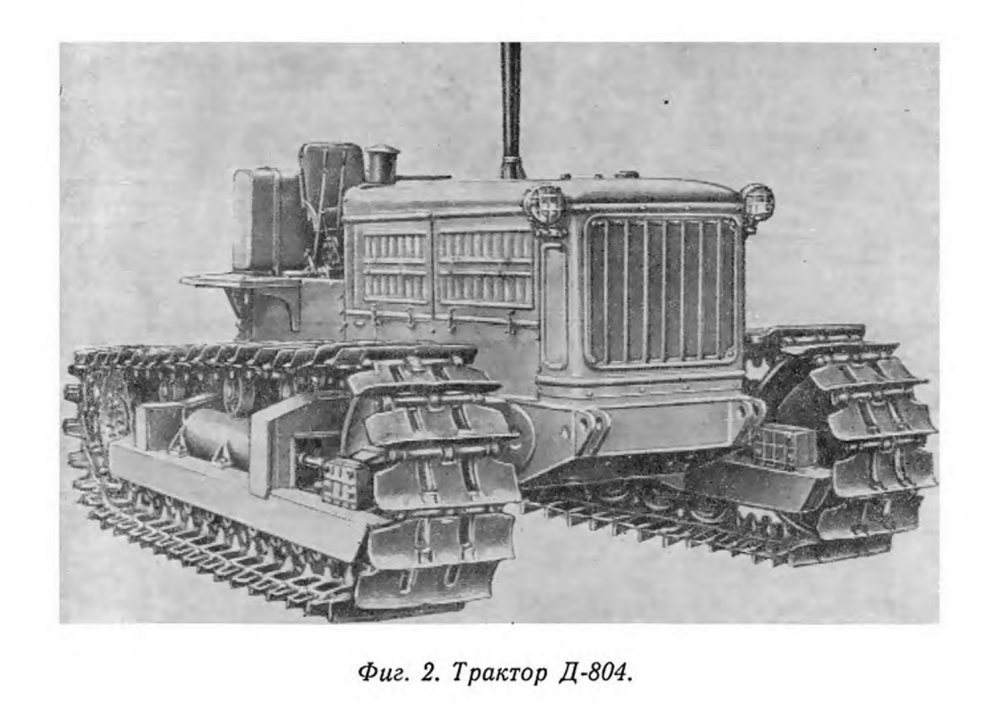

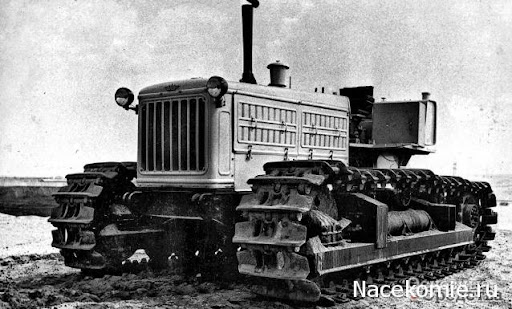

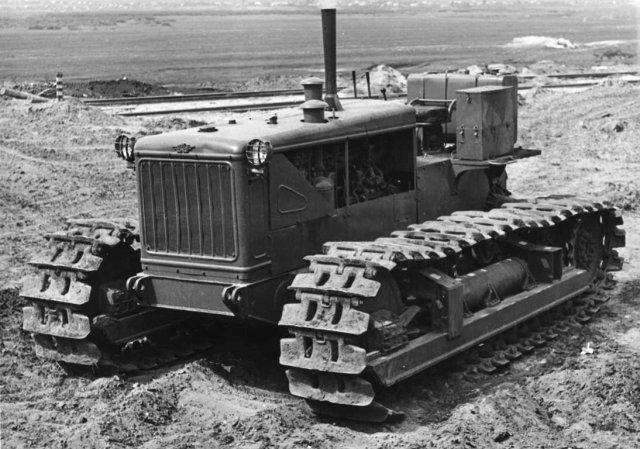

Le D-804 est un modèle de tracteur à chenilles dérivé du tracteur T-140.

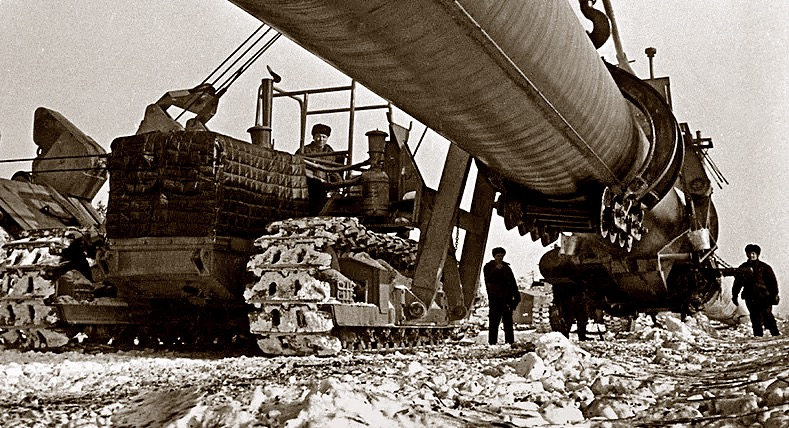

Il est lourdement modifié et sert de plateforme au pipelayer T-3560 destiné au transport et à l'installation de tubes de 1,2 m de diamètre. Il sera produit entre 1961 et 1965 et sera plus tard modernisé et dérivé en plusieurs versions.

Données techniques

Capacités

Masse à sec : 18,0 t
Traction maximale : 17,15 t

Moteur

6KDM-50T diesel
- (nom. 140 ch à 1000 tr/min)
- (max. 110 kg m/1078 N m à 700 tr/min)

Liaisons mécaniques

graph LR
  M(Moteur<br>**6KDM-50T**)
  BV(Boîte de vitesses<br>manuelle<br>**A4/R2 : 1**)
  M-->BV

  D(Différentiel<br>2,440? : 1)
  R(Système de virage<br>planétaire<br>2,915? : 1)
  Moy(Moyeu chenille<br>gauche/droite<br>4,455? : 1)
  BV-->D
  D-->R
  R-->Moy

</mermaid>

Rapports de la boîte de vitesses :
- [ -0,699 ; 1,780 | 2,000 ; 1,135 ; 0,822 ; 0,605 ; 0,438 ] km/h À vérifier
Vitesse : [ -6,82 ; -2,45 | 2,178 ; 4,21 ; 5,80 ; ?,?? ] km/h À vérifier
Traction : [ -5,16 ; -15,00 | 17,15 ; 8,35 ; 6,27 ; 6,27 ] t au couple max.
Traction : [ -3,95 ; -11,58 | 13,30 ; 6,84 ; 4,93 ; 3,39 ; 2,20 ] t à puissance max. À vérifier

Freins ?

principaux :
1. frein à bande sur chaque arbre de moyeu servant au freinage et au virage des chenilles

Chenilles

Largeur :
1. chenilles standard : 0,7 m
2. chenilles de franchissement : 0,9 m
Longueur de la surface de contact : 2,319 m
Nombre de maillons : 45
Il me manque la hauteur, ou une info sur la roue de traction… À vérifier

Remplissables

Réservoir de carburant : 210 l
Réservoir de carburant démarreur : 11 l
Circuit de refroidissement : 90 l
Circuit de lubrification : 45 l
Circuit hydraulique : 75 l
Circuit de transmission : 60 l
